Descrizione dei prodotti

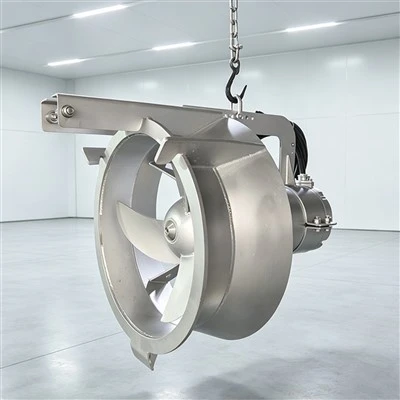

VIVAMIX producePompe sommergibili di ricircolo di liquori mistiper il trasferimento a bassa-prevalenza e ad alto-flusso tra zone di trattamento biologico. Progettata per il funzionamento subacqueo continuo, la pompa eroga fino a6,048 m³/h, con diametri di scarico disponibili daDa DN400 a DN800e potenza del motore daDa 1,5 a 22kW. La struttura in acciaio inossidabile, le pale dell'elica regolabili, il motore sommergibile IP68 e il sistema di installazione del binario di guida-lo rendono una scelta affidabile per il ritorno di liquori misti ricchi di nitrati-, la denitrificazione e la rimozione totale dell'azoto negli impianti di trattamento delle acque reflue municipali e industriali.
In qualità di fabbrica all'ingrosso diretta, VIVAMIX fornisce selezione di apparecchiature, produzione non- standard, corrispondenza delle prestazioni, documentazione di ispezione e supporto tecnico globale per società di ingegneria delle acque reflue, appaltatori EPC, distributori e operatori di impianti di trattamento.
Parametri principali delle prestazioni del prodotto
Design idraulico a-bassa prevalenza e-flusso elevato
A differenza delle pompe per acque luride convenzionali progettate per pressioni di sollevamento più elevate, la pompa di ricircolo sommergibile VIVAMIX è progettata per applicazioni che richiedono un grande volume di circolazione con prevalenza statica limitata.
La struttura idraulica del tipo-elica sposta il liquore misto in modo efficiente attraverso un canale di ricircolo o un tubo a parete-. È adatto per compiti di ricircolo interno dove il consumo energetico, la stabilità del flusso e la resistenza all'intasamento sono più importanti dell'elevata pressione di scarico.
I principali vantaggi operativi includono:
- Portata nominale massima fino a 6.048 m³/h
- Prevalenza disponibile da circa 0,25 a 2,00 m
- Funzionamento dell'elica a-bassa velocità per trasferimenti di-volumi elevati
- Configurazione della lama regolabile per diversi punti operativi
- Funzionamento compatibile con VFD-per il controllo del rapporto di ricircolo
- Installazione sommersa compatta senza sala pompe a secco convenzionale
Dati dettagliati sulla selezione del modello
| Modello | Energia | Fluire | Testa | Corrente nominale | Velocità |
|---|---|---|---|---|---|
| VM-W400 | 1,5 kW | 180–990 m³/h | 0.25–0.86 m | 5.8 A | 740 giri/min |
| VM-W400 | 2,5 kW | 270–1,116 m³/h | 0.30–1.02 m | 9 A | 740 giri/min |
| VM-W400 | 3kW | 325–1,260 m³/h | 0.30–1.15 m | 11 A | 740 giri/min |
| VM-W400 | 4 chilowatt | 340–1,650 m³/h | 0.35–1.20 m | 12 A | 960 giri al minuto |
| VM-W600 | 4 chilowatt | 360–2,340 m³/h | 0.26–1.15 m | 14.2 A | 480 giri al minuto |
| VM-W600 | 5kW | 415–2,450 m³/h | 0.28–1.26 m | 18.2 A | 480 giri al minuto |
| VM-W600 | 7,5 kW | 485–2,735 m³/h | 0.35–1.46 m | 28 A | 480 giri al minuto |
| VM-W600 | 10 chilowatt | 666–3,000 m³/h | 0.42–1.76 m | 32 A | 480 giri al minuto |
| VM-W600 | 15 chilowatt | 954–5,364 m³/h | 0.40–1.78 m | 43 A | 480 giri al minuto |
| VM-W800 | 15 chilowatt | 954–5,364 m³/h | 0.40–1.78 m | 43 A | 480 giri al minuto |
| VM-W800 | 18,5 kW | 994–5,670 m³/h | 0.43–1.82 m | 51 A | 480 giri al minuto |
| VM-W800 | 22kW | 1,044–6,048 m³/h | 0.44–2.00 m | 60 A | 480 giri al minuto |
Il flusso finale e le prestazioni della prevalenza dipendono dall'angolo della pala, dalla geometria di installazione, dalla resistenza della tubazione, dalle proprietà del liquido e dal rapporto di ricircolo interno richiesto.
Materiali da costruzione
La configurazione standard è progettata per l'immersione a lungo-termine nelle acque reflue municipali e industriali:
| Componente | Materiale standard |
|---|---|
| Elica | Acciaio inossidabile 304 |
| Alloggiamento del motore | Acciaio inossidabile 304 |
| Albero motore | Acciaio inossidabile 420 |
| Staffa e anello guida | Acciaio inossidabile 304 |
| Anello di tenuta | Gomma nitrilica |
| Tenuta meccanica | Carburo di silicio contro carburo di silicio |
| Protezione del motore | IP68 |
| Classe di isolamento | Classe F |
Una disposizione a doppia tenuta meccanica aiuta a proteggere la camera del motore dall'ingresso di acque reflue. Prima della spedizione è possibile ispezionare la conformità dei materiali, la resistenza dell'isolamento, le prestazioni di tenuta, la rotazione e il funzionamento a vuoto di ciascuna unità.
Condizioni di lavoro standard
La pompa standard è adatta per:
- Temperatura del liquido fino a 40 gradi
- Intervallo di pH da 5 a 9
- Profondità massima di immersione 10 m
- Installazione subacquea continua
- Liquori misti e acque reflue senza grandi solidi duri
- Canali di ricircolo a bassa-prevalenza e sistemi di tubazioni passanti-a parete
Le acque reflue contenenti elevate concentrazioni di cloruro, sostanze chimiche aggressive, particelle abrasive o temperature insolitamente elevate devono essere esaminate prima della conferma del modello.
Sistemi e processi applicabili per il trattamento delle acque reflue
Sistemi A/O e A²/O
La pompa restituisce il liquore misto ricco di nitrati- dal serbatoio aerobico al serbatoio anossico, supportando la denitrificazione e la rimozione totale dell'azoto.
Impianti di trattamento delle acque reflue MBR
Fornisce una circolazione stabile del liquore misto tra le zone di trattamento biologico e può essere azionato con un azionamento a frequenza variabile- in base al carico dell'affluente
Sistemi di trattamento MBBR
Il design a-prevalenza elevata e{1}}flusso elevato supporta la circolazione tra i compartimenti di trattamento senza generare una pressione di scarico non necessaria.
Fossati di ossidazione
La pompa può essere utilizzata per la circolazione di processo e il trasferimento di grandi-volumi dove la differenza statica del livello dell'acqua-è limitata.
Le tipiche applicazioni municipali includono:
Ritorno del liquore misto nitrificato
Ricircolo interno della zona-anossica
Circolazione del processo a fanghi attivi
Sistemi di rimozione-biologica dell'azoto
Progetti di retrofit con spazio di installazione limitato
Ampliamento della capacità di trattamento esistente
Trattamento delle acque reflue industriali
La pompa può essere configurata anche per la lavorazione alimentare, la produzione di bevande, la produzione di carta, le acque reflue tessili, la lavorazione chimica, le acque reflue del bestiame e altri impianti di trattamento industriale.
Per le acque reflue industriali, la composizione del liquido deve essere rivista prima di selezionare il materiale dell'elica, l'elastomero della guarnizione, la configurazione del motore e il rivestimento protettivo.
Specifiche personalizzate
Selezione idraulica basata sui dati di processo effettivi
VIVAMIX sconsiglia di scegliere una pompa di ricircolo basandosi esclusivamente sulla potenza del motore. La pompa richiesta deve essere adattata al processo biologico e all'effettiva resistenza idraulica.
Per una selezione accurata sono normalmente necessarie le seguenti informazioni:
| Informazioni sulla selezione | Dettagli richiesti |
|---|---|
| Flusso di ritorno richiesto | m³/h o L/s |
| Testa dinamica totale | Dislivello statico più perdite nella tubazione |
| Processo di trattamento | A/O, A²/O, MBR, MBBR, fossa di ossidazione o altro |
| Tipo di acque reflue | Comunale o industriale |
| Dimensioni del serbatoio | Lunghezza, larghezza e profondità operativa dell'acqua |
| Metodo di installazione | Binario guida, montaggio a parete o specifico per il progetto- |
| Diametro del tubo | Dimensioni del tubo passante-a parete o del canale di circolazione |
| Voltaggio e frequenza | Ad esempio, 380 V/50 Hz o 460 V/60 Hz |
| Requisito di controllo | Diretto-on-line, soft starter, VFD o controllo intelligente |
| Fabbisogno materiale | SS304, SS316 o materiale specifico del progetto- |
Opzioni di personalizzazione disponibili
A seconda del progetto, la personalizzazione può includere:
Componenti a contatto con il fluido SS304 o SS316
Tensione e frequenza del motore specifiche del progetto-
Lunghezza del cavo personalizzata
Sistema di installazione del binario guida-
Struttura di installazione-montata a parete
Dimensioni della connessione del tubo passante-a parete
Configurazione della pala dell'elica regolabile
Staffa di sollevamento e disposizione dei cavi personalizzati
Armadio di controllo con VFD
Monitoraggio dello stato operativo da remoto
Monitoraggio-della temperatura dell'acqua
Rilevamento e allarme tempestivo dei guasti del motore
Controllo intelligente della velocità basato su chip-
Targhetta, packaging e documentazione personalizzati
